Welke specificaties definiëren een betrouwbare petrochemische procespomp?

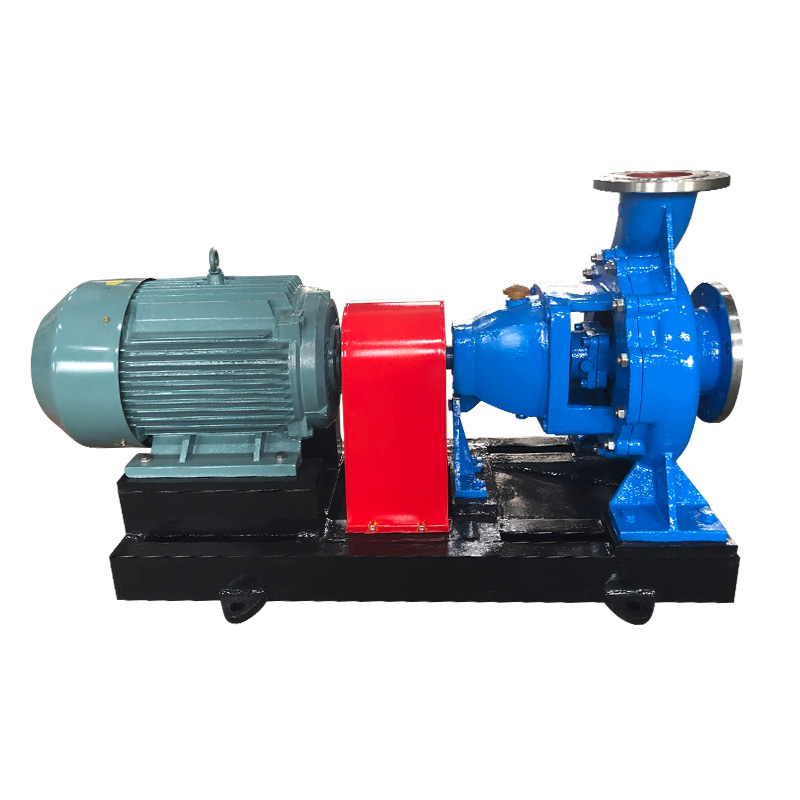

Het optimale selecteren Petrochemische procespomp vereist een diepgaand begrip van vloeistofdynamica, materiaalkunde en industriële nalevingsnormen. Voor technische inkoopteams en exploitanten van installaties bepalen technische specificaties de operationele betrouwbaarheid, onderhoudsintervallen en de totale levenscycluskosten in veeleisende chemische verwerkingsomgevingen. Deze uitgebreide gids onderzoekt kritische selectiecriteria, compliance-frameworks en geavanceerde pomptechnologieën die zijn toegesneden op industriële toepassingen.

Industriestandaarden en compliancekaders

API 610 versus ANSI/ASME-normen

De aardolie- en chemische industrie werken onder strenge apparatuurnormen die de veiligheid en uitwisselbaarheid garanderen. Het begrijpen van het onderscheid tussen deze raamwerken is essentieel voor de ontwikkeling van specificaties.

API 610 procespompspecificaties regelen zware centrifugaalpompen in aardolie-, petrochemische en aardgastoepassingen. Deze norm legt de nadruk op een robuuste constructie met specifieke eisen voor:

• Overhangende (OH), tussenlagers (BB) en verticaal opgehangen (VS) pomptypes
• Minimale levensduur van lagers van 25.000 uur (3 jaar) onder nominale omstandigheden
• Gegoten stalen of gelegeerde behuizingen geschikt voor minimaal 50 psi boven de maximaal toegestane werkdruk
• Afmetingen van de asafdichtingskamer voor API 682 mechanische afdichtingen

ANSI/ASME B73.1-specificaties richt zich op horizontale eindzuigpompen voor chemische toepassingen, gericht op:

• Dimensionale uitwisselbaarheid tussen fabrikanten
• Uittrekbare ontwerpen die rotorverwijdering mogelijk maken zonder de leidingen te verstoren
• Mogelijkheden voor aanpassing van externe afdichtingen
• Drukwaarden zijn doorgaans beperkt tot 24 bar (350 psi) en 300 °C (572 °F)

Voor installaties waar koolwaterstoffen worden verwerkt boven 150 °C of drukken hoger dan 20 bar, API 610 procespompspecificaties zorgen voor de nodige veiligheidsmarges en materiële integriteit.

Materiaalkeuze voor corrosieve media

Petrochemische omgevingen vereisen nauwkeurige materiaalafstemming om catastrofaal falen te voorkomen. Gemeenschappelijke legeringsspecificaties zijn onder meer:

• 316L roestvrij staal : Standaard voor milde zuren en chlorideomgevingen onder 50 ppm
• CD4MCu (ASTM A890 klasse 1B) : Duplex roestvrij staal met een superieure putweerstand (PREN > 33) voor zeewater- en chloridetoepassingen
• Hastelloy C-276 : Nikkel-molybdeenlegering voor oxiderende en reducerende omgevingen, waaronder nat chloor en zwavelzuur
• Titaniumkwaliteit 2 : Uitzonderlijke corrosieweerstand in chlorideomgevingen, beperkt tot maximaal 315°C
• 2205/2507 duplex roestvast staal : Kosteneffectieve alternatieven voor superaustenitische legeringen met PREN 35-40

Bij de materiaalkeuze moet rekening worden gehouden met galvanische compatibiliteit wanneer ongelijksoortige metalen tegelijkertijd in contact komen met procesvloeistoffen.

Ontwerpconfiguraties centrifugaalpompen

Overhangende vs. tussenlagers-regelingen

De centrifugaalpomp voor chemische fabriek de selectie hangt fundamenteel af van de hydraulische vereisten en de toegankelijkheid voor onderhoud.

Overhangende (OH) pompen plaats de waaier op het asuiteinde, vrijdragend voorbij de lagers:

• Eentrapsconfiguraties voor opvoerhoogtes tot 300 meter
• Compacte voetafdruk, waardoor funderingsvereisten worden verminderd
• Uittrekbare ontwerpen die rotorverwijdering mogelijk maken zonder de motor of leidingen te verstoren
• Beperkingen: Beperkingen van asdoorbuiging bij hoge specifieke snelheden

Tussenlagers (BB) pompen ondersteun de waaier tussen twee lagerhuizen:

• Eentraps (BB1) of meertraps (BB3, BB4, BB5) configuraties
• Axiaal gedeelde behuizingen maken inspectie mogelijk zonder de hoofdleidingen te verstoren
• Hogere radiale en stuwkrachtbelastingscapaciteit
• Vereist voor debieten groter dan 1.000 m³/h of opvoerhoogtes boven 400 meter

Optimalisatie van hydraulische prestaties

De selectie van het beste efficiëntiepunt (BEP) bepaalt de betrouwbaarheid op lange termijn. Door meer dan 80-110% van de BEP-stroom te opereren, ontstaat:

• Radiale drukbelastingen verhogen de lagerslijtage
• Recirculatie veroorzaakt cavitatie van de waaier
• Doorbuiging van de as overschrijdt de toleranties voor de slingering van het afdichtingsvlak

Specifieke snelheidsberekeningen (Ns) zijn bepalend voor de selectie van de waaiergeometrie:

Ns = N × √Q / H^0,75

Waar N = rotatiesnelheid (rpm), Q = debiet (m³/h), H = opvoerhoogte per trap (m)

• Ns 500-1.500: Radiale waaiers voor toepassingen met hoge opvoerhoogte en laag debiet
• Ns 1.500-5.000: Waaiers met gemengde stroming voor toepassingen met gemiddelde opvoerhoogte
• Ns 5.000-10.000: Waaiers met axiale stroming voor diensten met hoog debiet en lage opvoerhoogte

Afdichtingstechnologieën en emissiebeheersing

Configuraties van mechanische afdichtingen

Milieuvoorschriften en veiligheidseisen zorgen voor geavanceerde afdichtingsoplossingen Petrochemische procespomp toepassingen.

Enkele mechanische afdichtingen geschikt voor niet-gevaarlijke, niet-giftige toepassingen met Plan 11 (recirculatie van pompafvoer naar afdichtingskamer) of Plan 13 (recirculatie naar pompaanzuiging) leidingsystemen.

Dubbele drukloze afdichtingen (Opstelling 2) zorg voor back-upopvang voor gevaarlijke vloeistoffen met behulp van Plan 52 (extern reservoir met circulatie) of Plan 53A (barrièrevloeistof onder druk).

Dubbele onder druk staande afdichtingen (Opstelling 3) bieden een emissievrije capaciteit voor vluchtige organische stoffen (VOS) en giftige chemicaliën, met behulp van Plan 53B (circulerend barrièrevloeistofsysteem) of Plan 53C (onder druk zetten van de zuigeraccumulator).

Magnetische aandrijftechnologie

Petrochemische pomp met magnetische aandrijving configuraties elimineren mechanische afdichtingen volledig via synchrone magnetische koppeling:

• Insluitingsschaal : Hastelloy C- of titaniumconstructie die procesvloeistof scheidt van de atmosfeer
• Magnetische materialen : Samarium-kobalt (SmCo) voor temperaturen tot 350°C, neodymium-ijzer-boor (NdFeB) beperkt tot 150°C
• Wervelstroomverliezen : Metalen omhulsels genereren warmte waarvoor circulatie nodig is; niet-metalen (keramische) omhulsels elimineren verliezen maar beperken de drukwaarden
• Droogloopbeveiliging : Vereist om catastrofaal falen tijdens cavitatie of droog bedrijf te voorkomen

De efficiëntie van de stroomtransmissie varieert van 85-95%, waarbij verliezen zich manifesteren als verwarming van de behuizing, waarvoor berekeningen van de temperatuurstijging van 15-30°C nodig zijn.

Gespecialiseerde toepassingen en extreme omstandigheden

Procesontwerp op hoge temperatuur

Fabrikant van procespompen voor hoge temperaturen mogelijkheden pakken uitdagingen op het gebied van thermische uitzetting aan boven 400 °C:

• Ondersteuning van de middenlijn : Behoudt de uitlijning tijdens thermische groei, verplicht boven 175°C volgens API 610
• Flexibele leidingaansluitingen : Geschikt voor spuitdopbelastingen zonder overmatige krachten over te brengen op het pomphuis
• Koelende jassen : Zorg ervoor dat de temperatuur van het lagerhuis lager is dan 80°C bij het hanteren van vloeistoffen boven 300°C
• Hot-uitlijningsprocedures : Controleer de uitlijning van de koppeling bij bedrijfstemperatuur na de eerste koude uitlijning

Dermal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Cryogene en meerfasige verwerking

Voor vloeibaar aardgas (LNG) en cryogene chemische diensten is het volgende vereist:

• Uitgebreide motorkapontwerpen : Isoleer koude procesvloeistof van lagers en afdichtingen op omgevingstemperatuur
• Verificatie van materiaalverbrossing : Charpy-slagtesten bij minimale ontwerptemperaturen
• Waaiers voor gasbehandeling : Gespecialiseerde inductorontwerpen of open waaiers die 15-30% gasvolumefracties beheren

Onderhoudsstrategieën en componentbeheer

Implementatie van voorspellend onderhoud

Conditiebewakingstechnologieën verlengen de gemiddelde tijd tussen reparaties (MTBR) voor kritieke reparaties Petrochemische procespomp activa:

• Trillingsanalyse : ISO 10816 snelheidslimieten (4,5 mm/s voor grote pompen, 7,1 mm/s voor kleinere eenheden) detecteren lagerdegradatie en onbalans van de waaier
• Bewaking van de druk/temperatuur van de afdichtingskamer : Vroegtijdige detectie van slijtage van het afdichtingsvlak of verstopping van de spoelleiding
• Analyse van huidige handtekeningen : Identificeert de afwijking van het pompwerkpunt ten opzichte van BEP door variaties in de motorbelasting
• Infrarood thermografie : Lokaliseert oververhitting van lagers en smeringsfouten

Reserveonderdeleninventaris en uitwisselbaarheid

ANSI reparatieonderdelen voor chemische pompen profiteren van dimensionale standaardisatie die inkoop uit meerdere bronnen mogelijk maakt:

• Kritieke reserveonderdelen : As, lagers, mechanische afdichting, slijtringen van het huis, waaier (12-18 maanden levertijd voor speciale legeringen)
• Aanbevolen reserveonderdelen : Pakkingen, O-ringen, afdichtingsvlakken, koppelelementen
• Kapitaal spaart : Compleet rotorsamenstel, behuizing voor hoogwaardige diensten

API 610-pompen vereisen fabrikantspecifieke componenten vanwege maatwerk, waardoor langdurige leveranciersrelaties en uitgebreide overeenkomsten met reserveonderdelen nodig zijn.

Inkoop- en leveranciersevaluatie

Technische biedevaluatiecriteria

Uitgebreide leveranciersbeoordeling voor centrifugaalpomp voor chemische fabriek aanbesteding omvat:

• Hydraulische verificatie : Getuige prestatietests volgens ISO 9906 Grade 1 of 2, inclusief NPSH-verificatie en trillingsmeting
• Materiaalcertificering : Mill testrapporten (MTR's) met chemische samenstelling en mechanische eigenschappen, positieve materiaalidentificatie (PMI) voor kritische legeringen
• Kwaliteitsbeheer : ISO 9001-certificering, laskwalificaties volgens ASME Sectie IX, BDE-procedures (radiografie, ultrasoon, kleurstofpenetrant)
• Documentatie : API 610-gegevensbladen, prestatiecurven, doorsnedetekeningen, onderhoudshandleidingen, lijsten met reserveonderdelen

Analyse van levenscycluskosten

Bij berekeningen van de totale eigendomskosten wordt prioriteit gegeven aan energieverbruik en onderhoud boven initiële kapitaaluitgaven:

LCC = C_initieel C_energie C_onderhoud C_productie_verlies - C_resterend

De energiekosten vertegenwoordigen doorgaans 75-85% van de totale levenscycluskosten voor continu werkende pompen. Efficiëntiegaranties met voorzieningen voor schadevergoeding (doorgaans boetes voor efficiëntietekorten van 0,5-1,0%) beschermen inkoopbelangen.

Bedrijfsprofiel: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Jiangsu Huanyu Chemical New Materials Co., Ltd., opgericht in 1987, opereert als een gespecialiseerde fabrikant in de industriële pompsector en heeft meer dan 100 technische en productiemedewerkers in dienst. Het bedrijf integreert machinebouw, thermische verwerking, koudbewerking en investeringsgieten binnen een uniform productiekader.

De product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, petrochemische pomp met magnetische aandrijving units, zelfaanzuigende pompen en pijpleidingpompen.

Dese product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Gelegen aan de Yangtze-rivier, in de buurt van de Jiangyin Yangtze-rivierbrug, behoudt de faciliteit strategische logistieke voordelen voor binnenlandse en internationale distributie.

Veelgestelde vragen (FAQ)

Wat onderscheidt API 610 van ANSI-pompstandaarden in petrochemische toepassingen?

API 610 procespompspecificaties vereisen een zwaardere constructie, hogere drukwaarden (tot 200 bar versus 24 bar) en specifieke materiaalvereisten voor raffinaderijdiensten. API 610 vereist een minimale constructie van gietstaal, een stijf asontwerp met L3/D4-verhoudingen onder de 60, en afdichtingskamers die zijn gedimensioneerd voor API 682 mechanische afdichtingen. ANSI-pompen leggen de nadruk op dimensionale uitwisselbaarheid en uittrekbare ontwerpen voor algemeen chemisch gebruik bij lagere drukken. Voor koolwaterstoffen boven 150°C of giftige stoffen is naleving van API 610 doorgaans verplicht.

Wanneer moeten magnetisch aangedreven pompen worden gespecificeerd ten opzichte van conventionele afgedichte pompen?

Petrochemische pomp met magnetische aandrijving selectie is aangewezen voor emissievrije eisen, giftige of kankerverwekkende vloeistoffen (benzeen, waterstofsulfide), dure procesvloeistoffen waarbij lekkage economische verliezen betekent, of vacuümdiensten waarbij binnendringende lucht het product vervuilt. Beperkingen zijn onder meer een efficiëntie van 85-95% (versus 95-98% voor conventionele pompen), temperatuurbeperkingen op basis van selectie van magnetisch materiaal (150°C voor NdFeB, 350°C voor SmCo) en catastrofaal falen bij drooglopen. De initiële kapitaalkosten liggen 30-50% hoger dan die van afgedichte alternatieven, wat wordt gerechtvaardigd door het geëlimineerde onderhoud van de afdichtingen en de naleving van de milieuwetgeving.

Hoe selecteer ik materialen voor petrochemische omgevingen met een hoog chloridegehalte?

Materiaalkeuze vereist het berekenen van het putweerstand-equivalent getal (PREN = %Cr 3,3×%Mo 16×%N). Voor chlorideconcentraties lager dan 1.000 ppm bij temperaturen onder 60°C is 316L (PREN ~24) voldoende. Gematigde chloriden (1.000-10.000 ppm) vereisen 2205 duplex (PREN 35) of 904L super-austenitisch (PREN 34). Zware omgevingen met meer dan 10.000 ppm chloride of temperaturen boven 100°C vereisen 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) of titanium. Fabrikant van procespompen voor hoge temperaturen documentatie moet de weerstand tegen vreten verifiëren voor duplex roestvrijstalen componenten in roterende assemblages.

Welke onderhoudsintervallen moeten worden verwacht voor correct gespecificeerde petrochemische pompen?

De gemiddelde tijd tussen reparaties (MTBR) van 48-60 maanden is haalbaar met de juiste specificatie en bediening. Kritische factoren zijn onder meer het werken binnen 80-110% van het beste efficiëntiepunt, het handhaven van NPSH-marges boven 1,5 meter (of NPSHA > 1,3×NPSHR), het monitoren van trillingssnelheden volgens ISO 10816 en het implementeren van API 682-conforme afdichtingsondersteuningssystemen. ANSI reparatieonderdelen voor chemische pompen beschikbaarheid en standaardisatie verminderen de reparatietijden tot 8-24 uur versus 48-72 uur voor aangepaste API 610-eenheden. Voorspellend onderhoud met behulp van trillingsanalyse en thermografie voorkomt catastrofale storingen.

Hoe verifieer ik de pompefficiëntiegaranties tijdens de aanschaf?

Vereist prestatietests onder begeleiding volgens ISO 9906 klasse 1 (hogere precisie) of klasse 2 (standaardacceptatie) in de fabriek van de fabrikant. Tests moeten het volledige bedrijfsbereik bestrijken, van afsluiten tot uitlopen, waarbij de opvoerhoogte, debiet, het vermogen, de NPSH-vereisten en de trillingsniveaus worden geverifieerd. Aanvaardbare toleranties volgens API 610 zijn onder meer: ​​opvoerhoogte ±3% bij BEP, efficiëntie 0% negatieve tolerantie (geen verlaging van de garantie) en NPSHR 0% (geen verhoging van de garantie). Neem clausules over schadevergoeding op waarin 0,5-1,0% van de pompprijs per 1% efficiëntietekort wordt gespecificeerd. Voor centrifugaalpomp voor chemische fabriek toepassingen, vraag om draad-naar-water-efficiëntie, inclusief motor- en transmissieverliezen, voor nauwkeurige projecties van de bedrijfskosten.

Referenties

• Amerikaans Petroleum Instituut. (2010). API-standaard 610: centrifugaalpompen voor de aardolie-, petrochemische en aardgasindustrie (11e ed.). Washington, DC: API-publicatiediensten.
• Amerikaanse Vereniging van Mechanische Ingenieurs. (2012). ASME B73.1-2012: Specificatie voor centrifugaalpompen met horizontale eindafzuiging voor chemische processen . New York: ASME.
• Amerikaanse Vereniging van Mechanische Ingenieurs. (2019). ASME Sectie IX: Kwalificaties voor lassen, solderen en smelten . New York: ASME.
• Europees Comité voor Normalisatie. (2012). EN ISO 9906:2012: Rotodynamische pompen — Acceptatietests voor hydraulische prestaties — Graad 1, 2 en 3 . Brussel: CEN.
• Hydraulisch Instituut. (2014). ANSI/HI 9.6.3-2012: Rotodynamische (centrifugale en verticale) pompen — Richtlijn voor toegestane bedrijfsregio . Parsippany, NJ: Hydraulisch Instituut.
• Internationale Organisatie voor Standaardisatie. (2016). ISO 10816-7:2009: Mechanische trillingen — Evaluatie van machinetrillingen door metingen aan niet-roterende onderdelen — Deel 7: Rotodynamische pompen voor industriële toepassingen . Genève: ISO.
• Karassik, IJ, Messina, JP, Cooper, P., & Heald, CC (2008). Pomphandboek (4e ed.). New York: McGraw-Hill.
• Lobanoff, VS, & Ross, RR (1992). Centrifugaalpompen: ontwerp en toepassing (2e ed.). Boston: Butterworth-Heinemann.
• Stepanoff, AJ (1957). Centrifugaal- en axiale stromingspompen: theorie, ontwerp en toepassing (2e ed.). New York: John Wiley & Sons.
